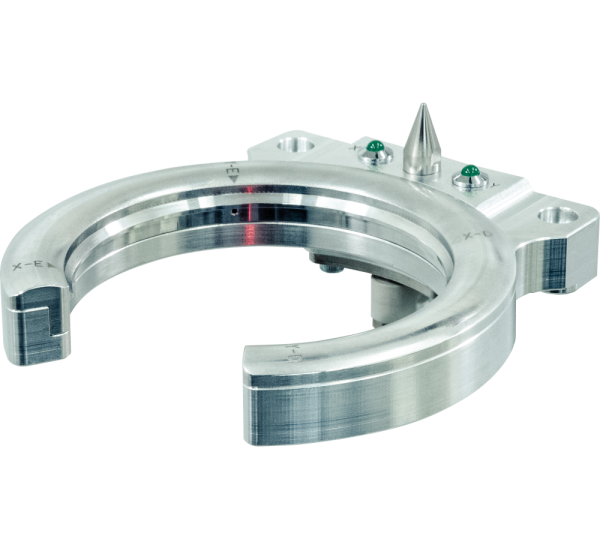

TTCPS-001
TTCP SENSOR
TTCP センサー
Determining
alignment/
misalignment
of torch
alignment/
misalignment
of torch
TTCP センサーを使用することで
トーチの位置ずれの数値化を可能に。
その他 TIPMAN 製品と組み合わせることで
より効率的で安定した生産ができます。
トーチの位置ずれの数値化を可能に。
その他 TIPMAN 製品と組み合わせることで
より効率的で安定した生産ができます。

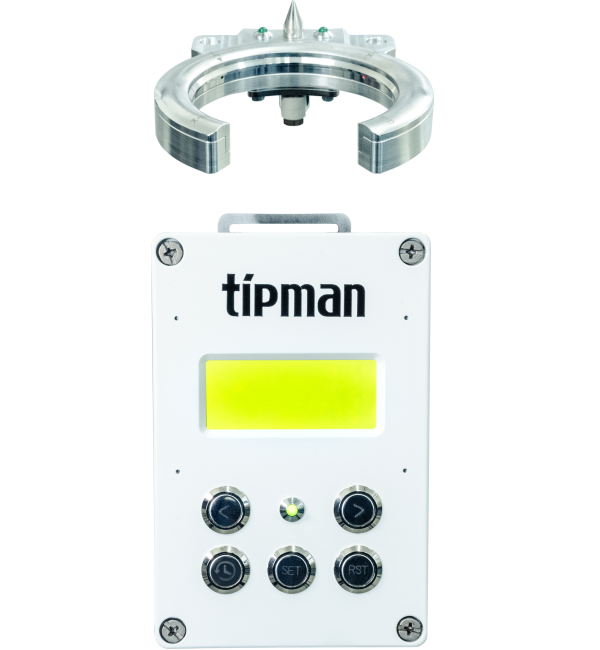

TTCPS-001
TTCP センサー
製品概要
溶接品質の安定化と効率の良い生産に貢献します。
・２カ所のセンサーでトーチの位置ずれを数値化
・専用の基板による精度の高い算出
・検知の履歴をメモリーに保存することで
過去データの統計を可能に
過去データの統計を可能に
製品仕様
| 型式 | TTCPS-001 |
|---|---|
| 電源 | 24VDC 0.2A |
01

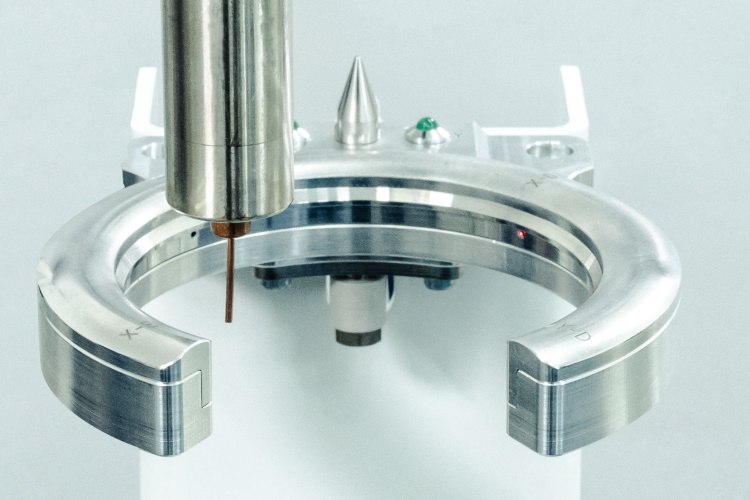

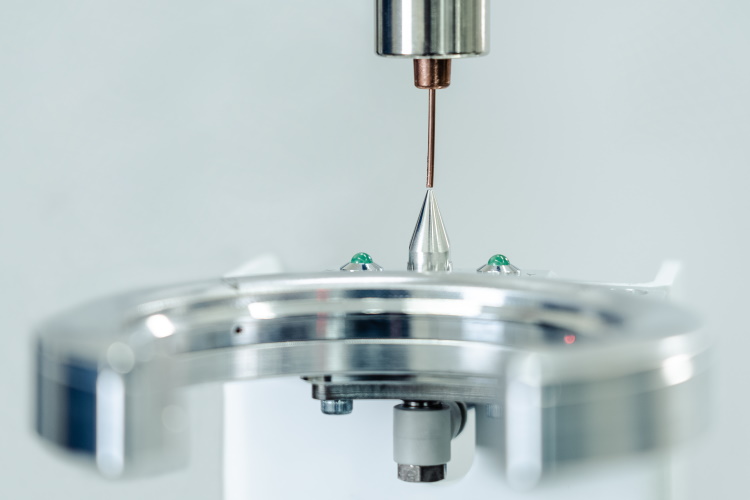

基準となる原点2 つを測定し、コントローラーに登録します。
02

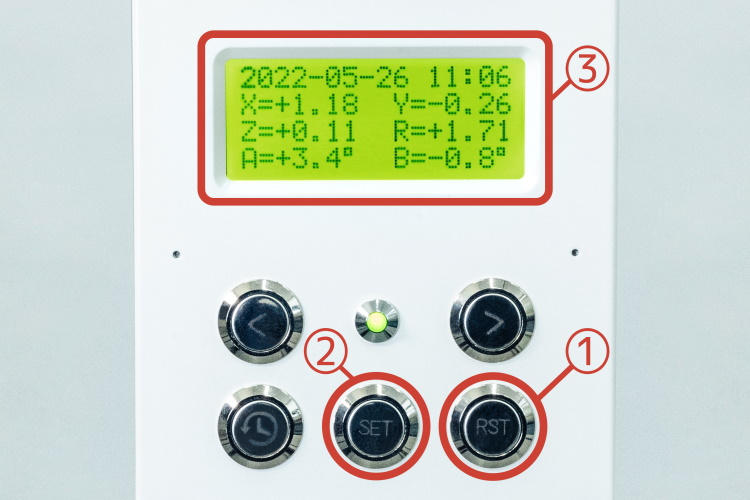

【原点の登録方法】
①「RST」を押し 数値をリセット
②「SET 」を押し 原点を登録
③ ロボットの稼働後 コントローラーに
「0」と表示されているのを確認
①「RST」を押し 数値をリセット
②「SET 」を押し 原点を登録
③ ロボットの稼働後 コントローラーに
「0」と表示されているのを確認
03

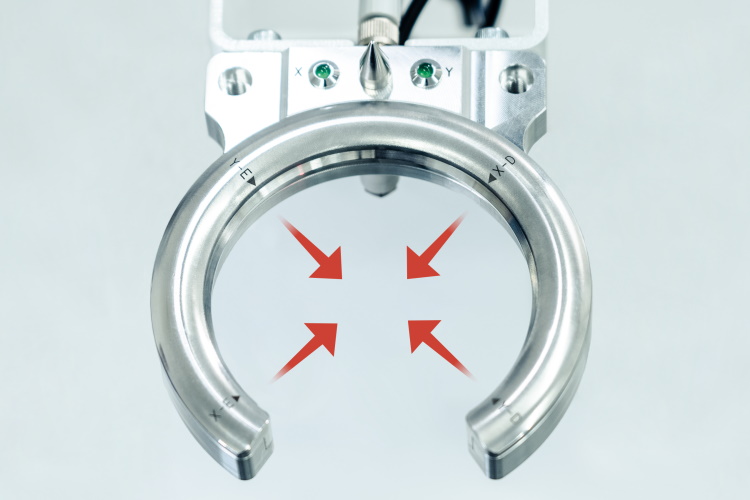

センサーの誤認を抑えるため、検知前にエアブローで
ほこりを飛ばします。
ほこりを飛ばします。
04

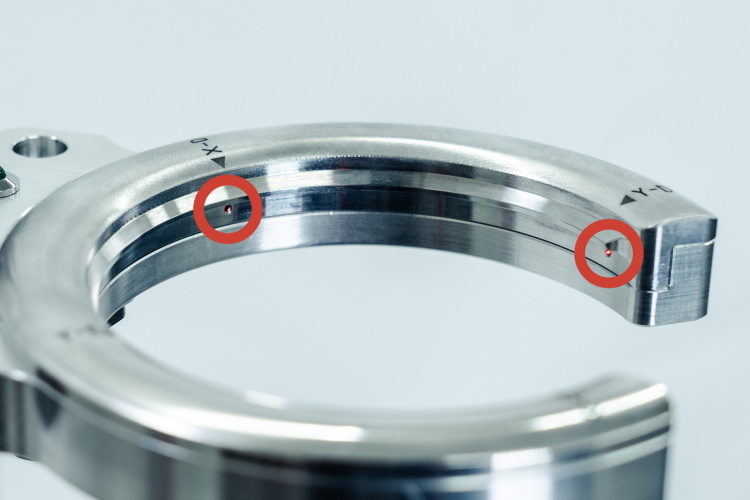

２か所のセンサーでトーチのX : Y : Z 方向を検知し、
トーチの位置ズレを測定します。
トーチの位置ズレを測定します。
05

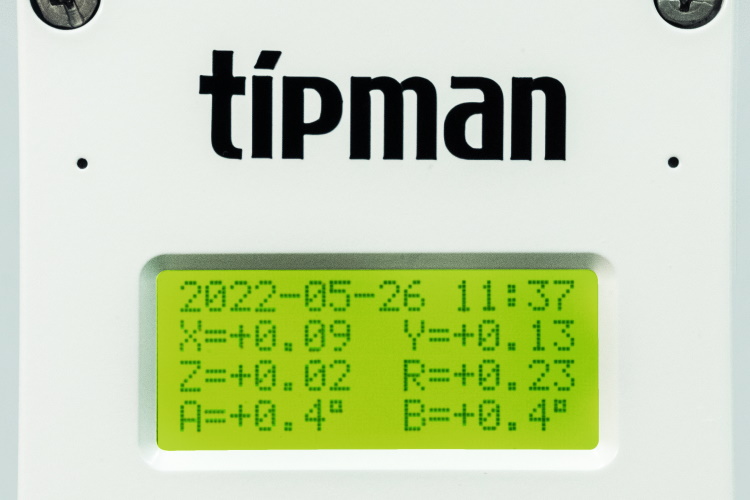

検知した数値はコントローラーに表示されます。
指定したしきい値を超えた場合、エラー信号を
お客様の任意の機器（ パトライト・ブザー・
ロボットコントローラーなど） に外部出力します。
指定したしきい値を超えた場合、エラー信号を
お客様の任意の機器（ パトライト・ブザー・
ロボットコントローラーなど） に外部出力します。
06
コントローラーの数値を確認し、再調整を行ってください。
07

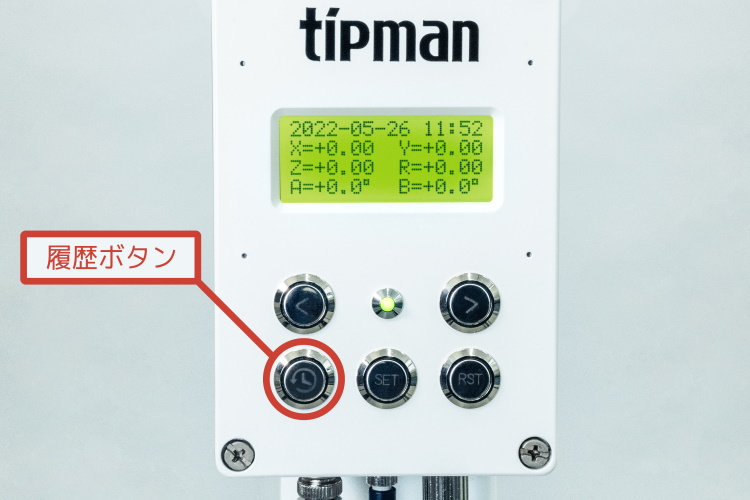

検知した数値はメモリーに保存されます。
「履歴ボタン」を押すことで履歴を確認できます。
「履歴ボタン」を押すことで履歴を確認できます。
08

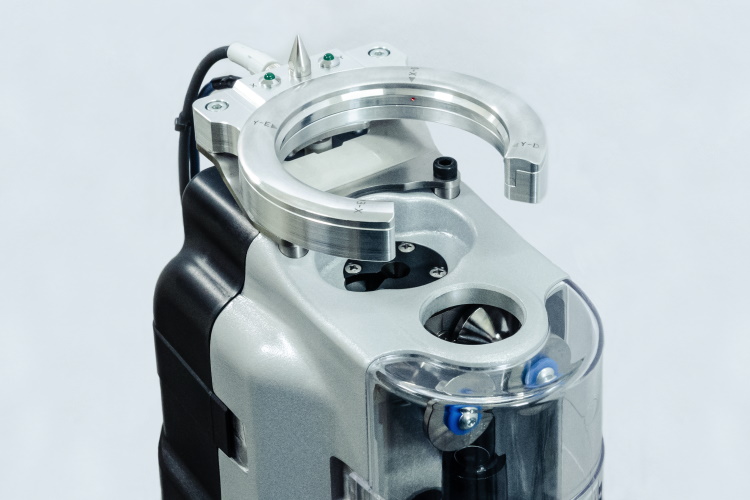

専用スタンド、各 TIPMAN 製品に取り付けが可能です。
OPTIONAL
オプション製品

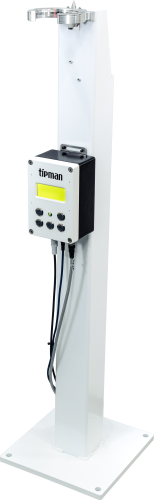

STAND
